Περιγραφή

EΦΑΡΜΟΓΗ: οι βαλβίδες Cim 771 έχουν σχεδιαστεί για την αυτόματη εξισορρόπηση εγκαταστάσεων θέρμανσης και ψύξης ανεξαρτήτως από τις μεταβολές της πίεσης. Χάρη στην ιδιαίτερη δομή τους. Οι βαλβίδες Cim 771 μπορούν να εκτελέσουν
δύο διαφορετικούς τύπους λειτουργίας:
ΡΥΘΜΙΣΗ:
Επιλογή της προβλεπόμενης διαφορικής πίεσης, μέσα στα πλαίσια της κλίμακας επιλογών λειτουργίας.
ΕΛΕΓΧΟΣ:
Διατήρηση της διαφορικής πίεσης, μελέτη ανεξαρτήτως από τις μεταβολές πίεσης που
συνεπάγονται των μεταβολών φορτίου της εγκατάστασης

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤHΡIΣΤΙΚΑ

*Οι βαλβίδες Cim 771 διατίθενται σε διαστάσεις από 1/2” DN 15 έως 2” DN 50.
*Ο ίδιος κρουνός μπορεί να διαχειριστεί δύο είδη αισθητήρων διαφορικής πίεσης,
επεμβαίνοντας απλώς στους μικροδιακόπτες που βρίσκονται κάτω από το καπάκι
του μηχανισμού.

Οι αισθητήρες διαφορικής πίεσης έχουν τιμές εντός των κάτωθι
πεδίων λειτουργίας:
*0-600 mbar
*0-1000 mbar
*Πίεση λειτουργίας: PN 16
*Θερμοκρασία λειτουργίας: 0÷100°C (ελάχιστη και μέγιστη τιμή -25°C÷120°C)

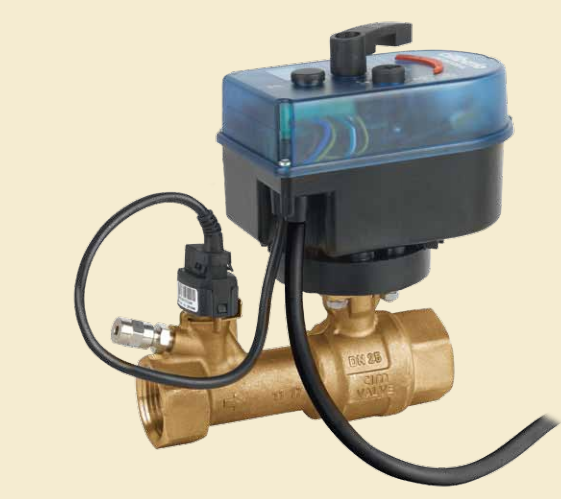

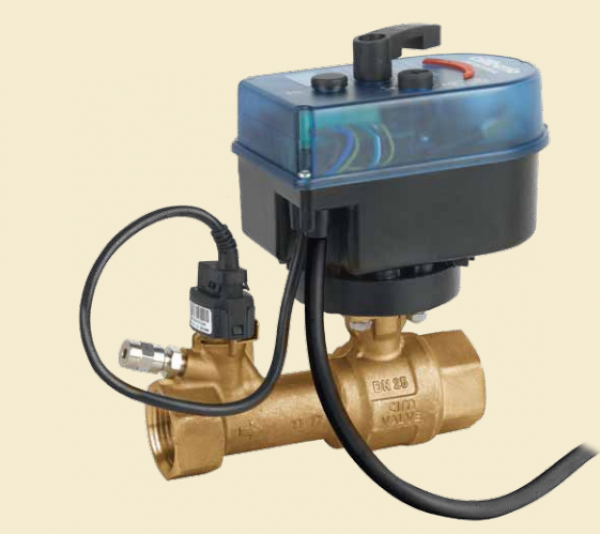

Η βαλβίδα Cim 771 αποτελείται από:

  • σφαιρικό κρουνό επιλεγμένης παροχής που δίνει τη δυνατότητα της ρύθμισης
    της παροχής με ποσοστιαία μεταβολή ίση με αυτή της γωνίας ανοίγματος της
    σφαίρας με ηχομονωτικό προφίλ Venturi
    αισθητήρα διαφορικής πίεσης ενσωματωμένο με αισθητήρα θερμοκρασίας
    ηλεκτρικό μηχανισμό με ηλεκτρονικό σύστημα ελέγχου και ρύθμισης
  • ο μηχανισμός δίνει τη δυνατότητα ρύθμισης του setpoint της τιμής της ΔP σύμφωνα με τη μελέτη. Ο μηχανισμός μπορεί να ρυθμιστεί για να καλύπτει διαφορετικές τιμές διαφορικής πίεσης, αυξάνοντας αισθητά το πεδίο χρήσης τουπροϊόντος. Το σήμα του αισθητήρα, συγκρίνεται με την προκαθορισμένη τιμή setpoint, έτσι ώστε να μηδενιστεί η διαφορά μεταξύ των δύο, ελέγχοντας την και διατηρώντας την ακόμη και σε περίπτωση μεταβολής της πίεσης εγκατάστασης.


ΤΑ ΚΥΡΙΟΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΒΑΛΒΙΔΩΝ Cim 771:

  • Εύκολη επιλογή της διαφορικής πίεσης, μέσω ενός επιλογέα, με εμφάνιση της ρυθμισμένης τιμής στην οθόνη της βαλβίδας.
  • Απ' ευθείας ανάγνωση της τιμής της τρέχουσας διαφορικής πίεσης στην οθόνη της βαλβίδας.
  • Διατήρηση της τιμής της διαφορικής πίεσης ανεξαρτήτως των μεταβολών πίεσης στις διακλαδώσεις της εγκατάστασης.
  • Ευκολία στη χρήση ακόμη και μετά από τροποποιήσεις της εγκατάστασης, οι οποίες έχουν γίνει μετά την αρχική εγκατάσταση.
  • Μείωση του κόστους λειτουργιών εξισορρόπησης, εξοικονόμηση ενέργειας και μεγαλύτερη άνεση στο χώρο.
  • Δυνατότητα λήψης της θερμοκρασίας του νερού που περνάει από τη βαλβίδα.
  • Επιτρέπει τη βελτιστοποίηση των ήδη υπαρχόντων εγκαταστάσεων, στις οποίες δεν έχει γίνει πρόβλεψη για συστήματα προηγμένης ρύθμισης, χωρίς να επιβαρύνει σημαντικά το κόστος.
  • Η ενσωμάτωση του προϊόντος με συστήματα οικιακής χρήσης, επιτρέπει τη λήψη δεδομένων με σκοπό τη βελτιστοποίηση της χρήσης των ενεργειακών πηγών

Χαρακτηριστικά

Κατασκευαστής:
Cimberio
